手動液壓壓濾機由以下四部分構成：

1. 機架部分

機架是整套設備的基礎，它主要用于支撐過濾機構，由止推板、壓緊板、機座主梁等連接組成。

2. 過濾部分

過濾部分是按次序排列在主梁上的濾板和夾在濾板之間的濾布所組成的。

3. 液壓油缸

用于推動壓緊板，將位于壓緊板和止推板之間的濾板及濾布壓緊，以保證濾漿在濾室內進行加壓過濾。

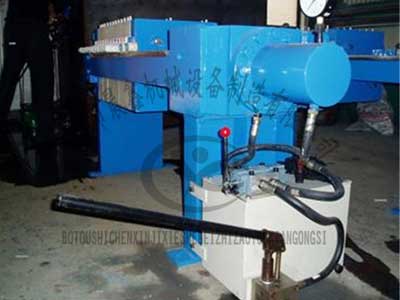

4. 手動液壓站

為油缸提供液體壓力的執行機構。

  由于手動千斤頂壓濾機采用螺旋千斤頂為壓緊裝置，對濾板壓緊力較小，只能適用小型過濾試驗或者小型過濾行業之中。一般是過濾壓力小于0.4Mpa的過濾領域。而手動液壓壓濾機采用了液壓螺母，液壓拉伸器的同時作為動力源采用了手動液壓泵作為壓緊裝置。大大提高了壓濾機工作時對濾板濾框的壓緊力，確保了壓濾機工作的穩定性與可靠性。

  手動液壓壓濾機是采用的液壓螺母、液壓拉伸器的同時，動力源采用了手動液壓泵作為壓濾機壓緊裝置，經過我們對液壓系統的改進，優化設計了動臂油缸和液壓泵造型，降低系統工作壓力。通過計算，動臂油缸采用標準系列80/4,。液壓泵排量由10ml/r提高到了14ml/r，系統調定壓力為14Mpa，滿足動臂油缸舉升和速度的要求。能確保手動液壓壓濾機在工作時的可靠性與穩定性，具有具有操作方便、結構簡單、經濟適用、無須電源等特點。
